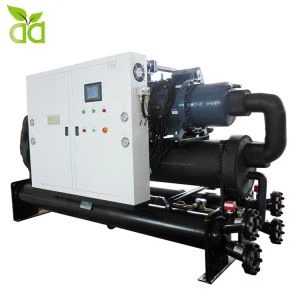

80–90 kW:n ruuvityyppinen merijäähdytin

Laivojen ruuvijäähdyttimen koostumus ja toimintaperiaate

Laivojen ruuvivesijäähdytin koostuu pääasiassa puolisuljetusta ruuvikompressorista, kuori- ja putkilauhduttimesta, kuivaussuodattimesta, lämpölaajenemisventtiilistä, kuori- ja putkihaihduttimesta, sähköohjauksesta, meriveden korroosionestokäsittelystä ja muista osista.

Yksikön jäähdytyksen aikana kompressori imee höyrystimessä olevan matalalämpötilaisen ja matalapaineisen kylmäaineen sylinteriin. Kompressorin toiminnan jälkeen kylmäainehöyry puristetaan korkean lämpötilan ja korkean paineen kaasuksi,

Se tulee lauhduttimeen pakoputken kautta. Korkean lämpötilan ja paineen omaava kylmäainekaasu vaihtaa lämpöä lauhduttimessa olevan jäähdytysveden kanssa siirtäen lämmön jäähdytysveteen pois otettavaksi, ja kylmäainekaasu tiivistyy korkeapaineiseksi nesteeksi. Lauhduttimesta tuleva korkeapaineinen neste tulee höyrystimeen kuristuksen ja lämpölaajenemisventtiilin paineen alentamisen jälkeen. Höyrystimessä matalapaineinen nestemäinen kylmäaine imee jäähdytetyn veden lämmön ja höyrystyy, mikä jäähdyttää jäähdytetyn veden ja siitä tulee tarvittava matalalämpötilainen vesi. Höyrystynyt kylmäainekaasu imetään uudelleen kompressorilla puristamista varten ja poistetaan lauhduttimeen. Tällä tavalla se kiertää jatkuvasti jäähdyttäen jäähdytettyä vettä.

Yksiköstä jäähtynyt vesi pääsee sisäilman puhallinkonvereita, säädettävän ilmamäärän ilmastointilaitteisiin ja muihin päätelaitteisiin, ja lämmönvaihto tapahtuu konvektioilman kanssa sisätiloissa. Tämän prosessin aikana veden lämpötila kohoaa sisäilman lämmön imeytymisen vuoksi (säteilee lämpöä sisäilmaan), kun taas sisäilman lämpötila laskee sisälämmönvaihtimen läpi kulkemisen jälkeen. Tuulettimen ohjaamana se lähetetään huoneeseen, mikä alentaa sisäilman lämpötilaa. Lämpötilan nousun jälkeen jäähtynyt vesi tulee uudelleen yksikköön vesipumpun vaikutuksesta, jotta saavutetaan jatkuvan jäähdytyksen tarkoitus.

ParametritAYD-40WS

Joidenkin mallien parametrit ja tekniset tiedot
